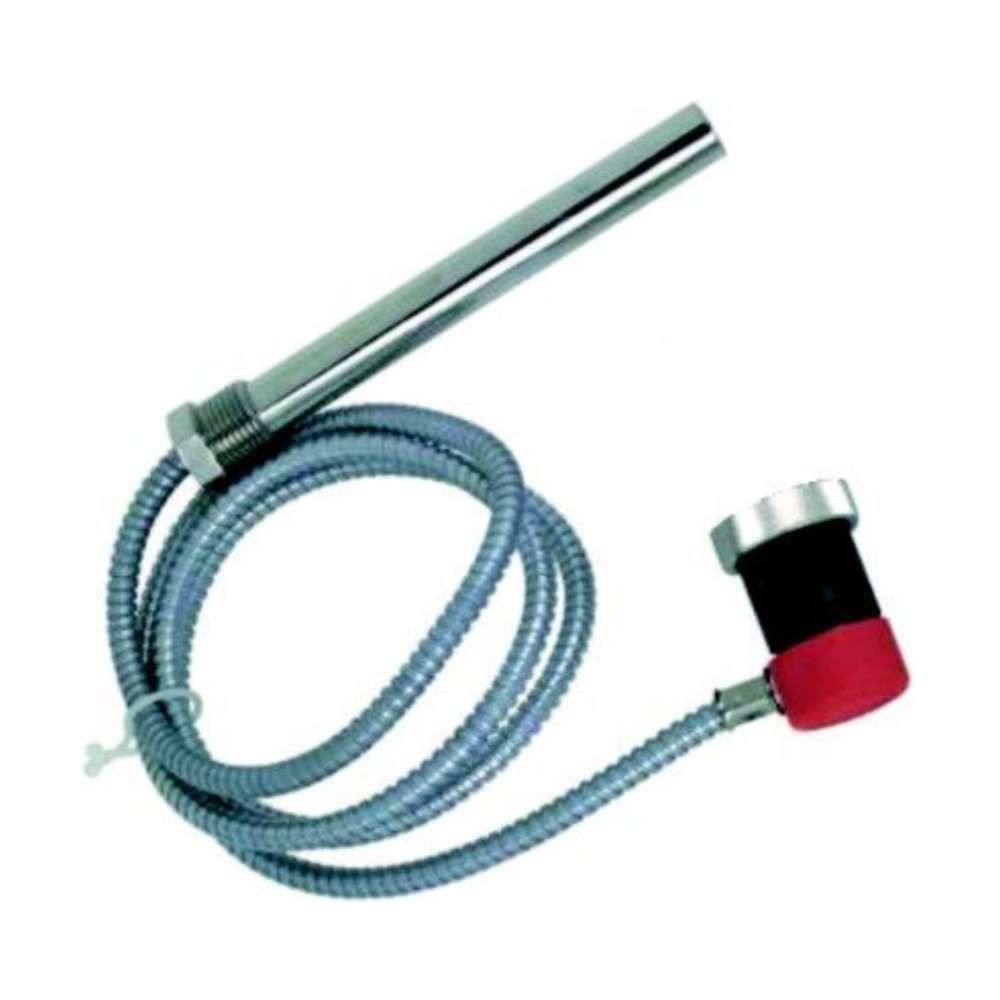

SYR Thermische Ablaufsicherung 3065, DN 20, 5 m, 3065.20.001

Dient der temperaturseitigen Absicherung von mit festen Brennstoffen zu befeuernden Heizkessel in geschl. Warmwasserheizungsanlagen. Diese dürfen mit Heizleistungen bis max. 100 kW errichtet werden. Der Einbau ist bei Anlagen, in denen der Wärmeerzeuger mit Warmwasserbereitung ausgerüstet sein muss, vorgeschrieben.

Druckentlastetes Einsitzventil, öffnet bei steigender Temperatur
Ansteuerung über zwei voneinander unabhängig wirkende Temperaturweggeber
Temperaturweggeber kann zur Montage des Ventils demontiert werden
Kapillarrohrleitungen sind durch Metallschlauch-Ummantelung geschützt

Werkstoffe:
Gehäuse, Innenteile, Kappe, Tauchhülse, Verschraubung: bleiarmer Messing-Legierung
Ventil, Tauchhülse: vernickelt
Kolben, Temperaturweggeber: hochhitzebeständigem Kunststoff
Feder: nichtrostender Stahl
Dichtungen: hitze- und alterungsbeständigem, gummielasti. Kunststoff
Kapillarrohre, Temperaturfühler bestehen aus Kupfer

Einbau:
wird meist im Kaltwassereingang des Sicherheitswärmetauschers angeschlossen. Bei Kesseln älterer Bauart ist die Armatur in den Warmwasserabgang einzubauen. Das in den TWE einströmende Kaltwasser bewirkt eine indirekte Abkühlung des Kessels, daher kein Überschreiten der max. zulässigen Temperatur von 115 °C.

Techn. Daten:
Betriebstemp.: max. 125 °C
Betriebsüberdruck: max. 10 bar
Ansprechtemp.: 95°C , Sonderausführung: 55° C
Max. Umgebungstemp.: 70°C
Einbaulage: beliebig
Kapillarrohrlänge: 1,3 m, Sonderausführung: 5 m

Montage:
Vor Installation muss die Rohrleitung sorgfältig durchgespült werden. Um eine einwandfreie Funktion zu gewährleisten, empfiehlt sich der Einbau eines Trinkwasserfilters. Wichtig ist die korrekte Anordnung der Tauchhülse im Kessel.
