Heizung allgemein

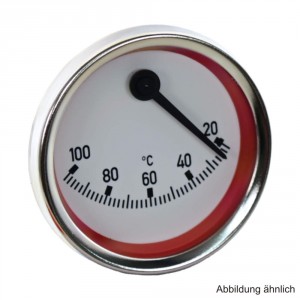

Eigenschaften:
Nenngröße: Ø 63 mm
Anschluss: exzentrischer Zapfen auf der Rückseite, Messing Ø 15 mm

Einsetzbar im Heizungs- und Sanitärbereich
Betriebsdruck am Schutzrohr: max. 6 bar
Messelement: Bimetall-Spiralfeder
Anzeigebereich: 20-100°C
Anzeigegenauigkeit: Klasse 2 (DIN 16203 / DIN EN 13190)

Werkstoffe:
Gehäuse: Stahlblech verzinkt
Übersteckring: Stahlblech vernickelt
Ziffernblatt: Kunststoff weiß, mit hochgezogenem Rand als Blende
Sichtscheibe: Kunststoff / Instrumentenflachglas

Eigenschaften:
Die Teleskop-Ausgleichstülle dient dem Längenausgleich
bei Heizkörperventilen und Rücklaufverschraubungen.

Anschluss Ventil konischdichtend mit zusätzlichem EPDM O-Ring
Heizungswasser nach DIN VDI 2035

Kombinierbar mit Markenventilen / Rücklaufverschraubungen

Ausführung: 38 - 53 mm Arbeitslänge
Material: Messing vernickelt
Anschluss: 1/2" AG x 3/4" ÜWM
Dichtung: EPDM
Druckstufe: PN: 10 bar
Betriebstemperatur max.: 100°C

Eigenschaften:
Einschraubteil DN 32
2"AG x 1 1/4"IG
Werkstoff: Messing

Eigenschaften:
Einschraubteil DN 25
1 1/2"AG x 1" IG
Werkstoff: Messing

Eigenschaften:
Anschlussverschraubung aus Messing vernickelt, alle trinkwasserberührte Teile sind blank.
Zum Klemmen für Stahlrohr nach DIN EN 10255.
Klemmring besteht aus EPDM.
Außengewinde mit Einschneiddichtung.
Zur Anwendung in Heizungsanlagen und Trinkwasseranlagen, DVGW geprüft.
Hohe Belastbarkeit durch bewährte Klemmverschraubungs-Technologie.
Max. Betriebsdruck: 10 bar
Max. Betriebstemperatur 110 Grad C,
kurzfristig 130 Grad C.
Alle trinkwasserberührten Teile gemäß UBA-Empfehlung f. trinkwasserhygienisch geeignete Werkstoffe.

Eigenschaften:

Purmo Standkonsole für BH 200 und BH 300 für Fertigfußbodenmontage

Lieferumfang: 1 Stück

Heizkörper Klapprosetten 18 mm DN 10 3/8" in der Farbe beige/weiß. Außendurchmesser 65 mm und einer Höhe von 6,5 mm. In einem modernen Design und stabiler Formgebung, entspricht sie den Anforderungen funktioneller Raumgestaltung. Problemlose Montage wird durch den praktischen Clipverschluss gegeben.

Eigenschaften:
Der Honeywell-Vierwege-Mischaramtur besteht aus hochwertigem Armaturen-Grauguss GG20 mit Regelkurve im verchromten Zylinderküken.
In dem Vierwege-Mischer wird heißes Kesselvorlauswasser mit dem kälteren, von den Heizkörpern zurückströmenden Wasser, zu einem gemeinsamen Heizungsvorlauf vereint. Die Vorlauftemperatur, die sich dabei einstellt, ist abhängig vom Mischungsverhältnis und damit von der Stellung des Drehschiebers im Mischer. Außerdem besitzt der Vierwege-Mischer im Gegensatz zum Dreiwege-Mischer die Aufgabe, den Kessel vor schwerwiegenden Korrosionsschäden und Temperaturspannungen zu schützen. Des Weiteren wird die Temperatur des Kesselrücklaufwassers angehoben, Temperaturspannungen vermieden, und der Kessel zusätzliche geschützt.
Die Mischer werden werkseitig mit Einstellung auf Kesselvorlauf von links geliefert. Die Umstellung ist durch einfaches Drehen der Mischerwelle möglich.

Ventilreihe:
ZR

Ventil-Typ:
4-Wege-Mischer

Medium:
Wasser oder zum Frost- und Korrosionsschutz Anti-frogen N-Wassergemisch

Mediumstemperatur:
2-130 °C

Stellbereich:
90°

Drehschieberabdichtung:
Doppelte O-Ring-Abdichtung
Wechsel des äußeren O-Ringes ohne Entleerung der Anlage möglich
Technische Daten:
Stat. Druck: PN6
Nennweite: DN32
Kvs-Wert: 16
Max. dP: 100 kPa
Drehmoment für max. dP: 20 Nm
Red. dP: 80 kPa
Drehmoment für red. dP: 10 Nm
Rohranschluss: Innengewinde

Sonstige:
Schutz der beweglichen Mischerteile mit wasserunlöslichem, temperaturbeständigem Spezialfett

Eigenschaften:
Viega
Heizkörperanschlussblock
ür HK-Anschluss aus der Wand, HK-Montage nach Abschluss aller Putz-, Fliesenleger-, Estrich- und Malerarbeite

Ausstattung
Dämmbox, Edelstahlrohr d15
Modell 1097.6
Pressverbindersystem mit Kupferrohren

Geeignet für Trinkwasserinstallationen, wenn der pH-Wert ≥ 7,4 ist oder wenn bei pH-Werten zwischen 7,0 und 7,4 der TOC-Wert ≤ 1,5 mg/l ist. Trinkwasseranalyse beim Versorger anfordern!

Rohre
Kupferrohre nach DIN EN 1057

Verbinder
Pressverbinder 12 bis 64 mm: Kupfer
Pressverbinder 76,1 bis 108,0 mm: Rotguss
Gewindefittings und Sonderverbinder: Rotguss

Dichtelement
EPDM - schwarz (Ethylen- Propylen- Dien- Kautschuk)

Alle Größen mit SC-Contur, die beim BefüllenderAnlage versehentlich unverpresste Verbindungen deutlich erkennbar macht.

Allgemeine Betriebsbedingungen
Betriebsdruck pmax ≤ 16 bar
Betriebstemperatur Tmax ≤ 110 °C

Kennzeichnung
Grüner Punkt auf der Sicke des Pressverbinders

Heizungsanlagen
Sprinkler- und Löschwasseranlagen
Druckluft
Inerte Gase
Regenwasser-Nutzungsanlagen
Solaranlagen (Flachkollektoren)
Kühlwasserleitungen
Fernwärmeversorgungsanlagen*
Niederdruckdampfanlagen*

*In Verbindung mit dem Viega FKM-Dichtelement
