Kugelhahn

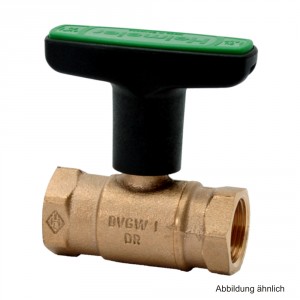

Eigenschaften:
Gehäuse und Kugel aus korrosionsbeständigem, entzinkungsfreiem Rotguss. Gehäuse rohrförmig für durchlaufende Wärmedämmung.

DVGW-geprüft.

Kugel mit glattem Durchgang.

Wartungsfreie Spindelabdichtung durch zwei O-Ringe. Kugelabdichtung durch PTFE-Ringe.

Knebel aus schlagfestem Kunststoff, Anschläge verdeckt. Knebel auch bei wärmegedämmten Gehäuse von außen bedienbar.

Einsatzbereich:
Als Rohrleitungsarmatur PN 10 für Trinkwasser bis 120°C.

Kann in Kupferrohr-, Verbundrohr- und Edelstahlrohrsystemen eingesetzt werden.

Option Thermometer:
Zum Nachrüsten durch Austauschen der roten Verschlusskappe bei DN 10 bis DN 32.
Temperaturbereich von 0°C bis 120°C.

Eigenschaften:
Gehäuse und Kugel aus korrosionsbeständigem, entzinkungsfreiem Rotguss. Gehäuse rohrförmig für durchlaufende Wärmedämmung.

DVGW-geprüft.

Kugel mit glattem Durchgang.

Wartungsfreie Spindelabdichtung durch zwei O-Ringe. Kugelabdichtung durch PTFE-Ringe.

Knebel aus schlagfestem Kunststoff, Anschläge verdeckt. Knebel auch bei wärmegedämmten Gehäuse von außen bedienbar.

Einsatzbereich:
Als Rohrleitungsarmatur PN 10 für Trinkwasser bis 120°C.

Kann in Kupferrohr-, Verbundrohr- und Edelstahlrohrsystemen eingesetzt werden.

Option Thermometer:
Zum Nachrüsten durch Austauschen der roten Verschlusskappe bei DN 10 bis DN 32.
Temperaturbereich von 0°C bis 120°C.

Eigenschaften:
Gehäuse und Kugel aus korrosionsbeständigem, entzinkungsfreiem Rotguss. Gehäuse rohrförmig für durchlaufende Wärmedämmung.

DVGW-geprüft.

Kugel mit glattem Durchgang.

Wartungsfreie Spindelabdichtung durch zwei O-Ringe. Kugelabdichtung durch PTFE-Ringe.

Knebel aus schlagfestem Kunststoff, Anschläge verdeckt. Knebel auch bei wärmegedämmten Gehäuse von außen bedienbar.

Einsatzbereich:
Als Rohrleitungsarmatur PN 10 für Trinkwasser bis 120°C.

Kann in Kupferrohr-, Verbundrohr- und Edelstahlrohrsystemen eingesetzt werden.

Option Thermometer:
Zum Nachrüsten durch Austauschen der roten Verschlusskappe bei DN 10 bis DN 32.
Temperaturbereich von 0°C bis 120°C.

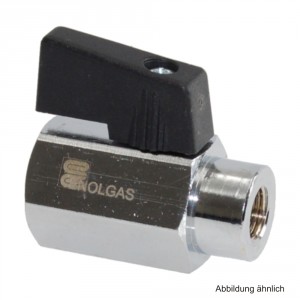

Eigenschaften:
Kompaktes Design, reduzierter Durchgang.

Schnelles Öffnen und Schließen durch 90°-Drehung mit direkter Sichtkontrolle der „Auf/Zu“-Position.

Anwendung:
Der Kugelhahn ist geeignet für die Verwendung mit heißem und kaltem Wasser, Druckluft, Ölen, nichtkorrosiven Flüssigkeiten und Kohlenwasserstoffen.

Technische Daten:
Betriebsdruck: max. 10 Bar
Temperaturgrenze: -10°C - +90°C

Material:
Gehäuse: Messing, verchromt
Kugel: Messing, hartverchromt
Kugelabdichtung: PTFE
Griff: Glasfaserverstärktes Nylon, schwarz

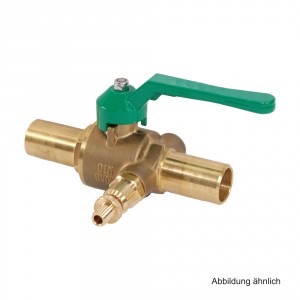

Eigenschaften:
Blank, mit Press- und Steckanschluss in Durchgangsform mit Metall-Hebelgriff und Entleerungsventil.

Geeignet für Sanitär- und Heizungsinstallation.

Material:
Oberteil und Gehäuse aus entzinkungsbeständigem Pressmessing nach DIN EN 12165.

Spindel wartungsfrei durch Doppel-O-Ring-Abdichtung. Kugel aus entzinkungsbeständigem Messing, Kugelabdichtung aus PTFE.

Zulassung:
DIN-DVGW, für Trink- und Wasserleitungen gemäß DIN 1988, PN 10, geprüft PN 16,

Maße:
DN 15 mm, Baulänge 108,5 mm
DN 18 mm, Baulänge 106,5 mm
DN 22 mm, Baulänge 119 mm
DN 28 mm, Baulänge 129,8 mm
DN 35 mm, Baulänge 176,5 mm
DN 42 mm, Baulänge 206 mm
DN 54 mm, Baulänge 237 mm

Eigenschaften:
Blank, mit Press- und Steckanschluss in Durchgangsform mit Metall-Hebelgriff und Entleerungsventil.

Geeignet für Sanitär- und Heizungsinstallation.

Material:
Oberteil und Gehäuse aus entzinkungsbeständigem Pressmessing nach DIN EN 12165.

Spindel wartungsfrei durch Doppel-O-Ring-Abdichtung. Kugel aus entzinkungsbeständigem Messing, Kugelabdichtung aus PTFE.

Zulassung:
DIN-DVGW, für Trink- und Wasserleitungen gemäß DIN 1988, PN 10, geprüft PN 16,

Maße:
DN 15 mm, Baulänge 108,5 mm
DN 18 mm, Baulänge 106,5 mm
DN 22 mm, Baulänge 119 mm
DN 28 mm, Baulänge 129,8 mm
DN 35 mm, Baulänge 176,5 mm
DN 42 mm, Baulänge 206 mm
DN 54 mm, Baulänge 237 mm

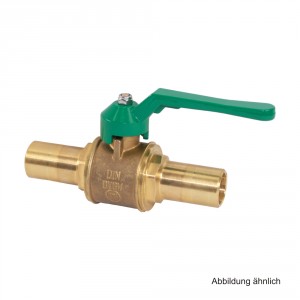

Eigenschaften:
Blank, mit Press- und Steckanschluss in Durchgangsform mit Metall-Hebelgriff.

Geeignet für Sanitär- und Heizungsinstallation.

Material:
Oberteil und Gehäuse aus entzinkungsbeständigem Pressmessing nach DIN EN 12165.

Spindel wartungsfrei durch Doppel-O-Ring-Abdichtung. Kugel aus entzinkungsbeständigem Messing, Kugelabdichtung aus PTFE.

Zulassung:
DIN-DVGW, für Trink- und Wasserleitungen gemäß DIN 1988, PN 10, geprüft PN 16,

Maße:
DN 15 mm, Baulänge 94,5 mm
DN 18 mm, Baulänge 98 mm
DN 22 mm, Baulänge 115,5 mm
DN 28 mm, Baulänge 128 mm
DN 35 mm, Baulänge 141,5 mm
DN 42 mm, Baulänge 171 mm
DN 54 mm, Baulänge 198 mm
