Rehau Rautherm

Rehau Rohrführungsbogen 90° für Rohr 16/17 mm.
Ermöglicht die geschützte und knickfreie Rohrumlenkung.
Stabiler, schwarzer, Rohrführungsbogen zum händischen Einclipsen des Rohres.
Temperaturbeständigkeit von -5 C bis +60 C
Farbe: schwarz
Werkstoff: glasfaserverstärktes Polyamid.
Geeignet für Rohrabmessung 16/17 mm.

Rehau Dehnfugenprofil für die normgerechte Herstellung von dauerelastischen Bewegungs- und Dehnfugen im Türbereich sowie im gesamten Querschnitt des Heizestriches, gemäß DIN 18560, Teil 2 und DIN EN 1264 Teil 4.
Werkstoff: Versteifungsfolie mit innenliegendem Dehnstreifen aus geschlossenzelligem PE-Schaum mit Selbstklebestreifen.
Das REHAU-Dehnfugenprofil nimmt die Wärmedehnung von Heizestrichen gemäß DIN 18560, Teil 2, auf.
Dicke: 10 mm
Höhe: 100 mm
Länge: 1200 mm
Breite Folienfuß: 50 mm

Eigenschaften:
REHAU Rohrhaltenadel RAUTAC 10.
Zur Befestigung der Rohre für die Rohrfußbodenheizung auf der Rohrhalteplatte RAUTAC 10
Werkstoff: hochfester schlagzäher Kunststoff
Eigenschaften: omegaförmiger Clip mit Widerhaken zur sicheren Arretierung der REHAU Rohre:
- RAUTHERM SPEED 10,1x1,1 mm

mittels REHAU Setzgerät für Rohrhaltenadel auf den REHAU Rohrhalteplatten RAUTAC 10.

REHAU Rohrhaltenadel RAUTAC 10 magaziniert in Einheiten zu je 25
Stück.
Spitzenabstand:21 mm
Nadellänge außen: 25 mm
Nadellänge innen: 22,5 mm
Farbe: Grau
Verpackungseinheit: 450 Stück

REHAU Tackerplatte 25-3 WLG 045, Rolle.
Tackerplatte 25-3 WLG 045, Trittschalldämmplatte als Rollisolierung für Rohrfußbodenheizung/-kühlung in den Systemen REHAU-RAUTAC-Tackersystem und REHAU-Tackersystem.

Eigenschaften: güteüberwachte kombinierte Trittschalldämmung aus Polystyrol-Hartschaum nach EN 13163, oberseitig ankaschierte hochreißfeste und faserverstärkte Verbundfolie aus Polyethylen mit aufgedrucktem Verlegeraster, zum Zuschneiden der Dämmung und Verlegen der REHAU-Rohre im vorgesehenen Abstand.
Rollplatte mit überlappender Verbundfolie an einer Längsseite für dichtschließenden Plattenverbund. Unterseitige Schrägschnitte der Rollplatte ermöglichen ebene und homogene Dämmschicht nach dem
Ausrollen.
Die Verbundfolie dient zur sicheren Arretierung der REHAU-Rohre mittels REHAU-Tackernadeln und als Feuchtigkeitssperre gegen Estrichanmachwasser nach DIN 18560, DIN EN 13813 und DIN EN
1264.

Anwendung: Verlegesystem für die Flächenheizung/-kühlung der Bauart A nach DIN 18560 und DIN EN 13813.
Zulassung: Baustoffklasse: B2 nach DIN 4102 -Brandverhalten: Klasse E gemäß DIN EN 13501-1 -CE-Kennzeichnung.

Abmessung Rollisolierung: Länge 12 m x Breite 1 m
Farbe: Folie: Grau
Verpackungseinheit: 1 Rolle/12 m²

Technische Daten:
Ausführung: Rollisolierung, Verpackungseinheit: 1 Rolle/12 m²
Trittschallverb. dB: 28
dyn.Steifigkeit: 20 MN/M3
Brandverhalten: KL. E (EN 13501)
Nutzlast: 5,0 KN/M2
Wärmedurchlasswid.: 0,55 M2K/W
Wärmeleitfähigkeit: 0,045 W/MK

Anwendung:
zum absperrbaren Anschluss der Heizkreisverteiler mit Durchflussmengenmesser HKV-D V2A sowie der Heizleitungsverteiler aus Edelstahl

Eigenschaft:
Kugelhahn G1 rot mit Überwurfmutter und Dichtung
Kugelhahn G1 blau mit Überwurfmutter und Dichtung
für Außengewinde G1

Material:
Messing vernickelt

Anwendung:
zur Aufnahme der REHAU Heizkreisverteiler, Heizleitungsverteiler und Zubehör

Eigenschaft:
stufenlose Höhenverstellung von 705-885 mm
Bautiefe stufenlos verstellbar von 110 auf 160 mm durch 30 mm breiten Blendrahmen
horizontal und vertikal einstellbare Verteilerbefestigung
vorgestanzte Ausprägungen zur beidseitigen vertikalen Anschlussmöglichkeit
beidseitig horizontal und vertikal vorgestanzte Ausprägung zur Kabeleinführung
Umlenkrohr
Estrich-Abschlussblende mit Blendrahmen tiefenverstellbar und demontierbar Schranktür mit Verriegelung

Material:
Schrank aus Stahlblech

Farbe:
verkehrsweiß (ähnlich RAL 9016)

Breite: 950 mm
Tiefe: 110 mm
Tiefe max: 160 mm
Höhe min: 705 mm
Höhe max: 885 mm

Anwendung:
zur Aufnahme der REHAU Heizkreisverteiler, Heizleitungsverteiler und Zubehör

Eigenschaft:
horizontal und vertikal einstellbare Verteilerbefestigung
Estrich-Abschlussblende
Schranktür mit Verriegelung

Material:
Schrank aus Stahlblech

Farbe:
verkehrsweiß (ähnlich RAL 9016)

Breite: 605 mm
Tiefe max: 130 mm
Höhe max: 729 mm

Anwendung:
zur Aufnahme der REHAU Heizkreisverteiler, Heizleitungsverteiler und Zubehör

Eigenschaft:
horizontal und vertikal einstellbare Verteilerbefestigung
Estrich-Abschlussblende
Schranktür mit Verriegelung

Material:
Schrank aus Stahlblech

Farbe:
verkehrsweiß (ähnlich RAL 9016)

Breite: 805 mm
Tiefe max: 130 mm
Höhe max: 729 mm

Eigenschaften:

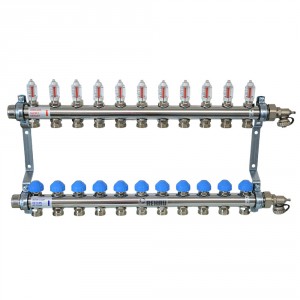

REHAU Heizkreisverteiler HKV-D Edelstahl
10 Kreise

als Verteiler und Sammler zur Anbindung
der einzelnen Heiz-bzw.
Kühlkreise

Werkstoff: Verteiler/Sammler aus
Edelstahl 1.4301
Konsolen: Stahl verzinkt
Eigenschaften: schallgedämmte
Verteilerkonsolen zur Montage im REHAU
Verteilerschrank oder mit beiliegendem
Befestigungsset an der Wand
, flachdichtender 90 Grad KFE-Hahn mit
Mutter G1 zur Entlüftung
und Entleerung, Anbindeleitung von
rechts oder links möglich,
Heizkreisanschluss G 3/4 Eurokonus mit
einem jeweiligen Mittenabstand
von 50 mm, Heizkreisverteiler auf
Konsolen vormontiert und
druckgeprüft.
Verteilerrohr DN 25 mit integrierten
Durchflussmengenmessern
Anzeigebereich 0-6 l/min zur Absperrung
nach DIN EN 1264 Teil 4.
Sammlerrohr DN 25 mit integrierten
Regulierventilen zur normgerechten
Voreinstellung der einzelnen Heiz- bzw.
Kühlkreise und Handradkappen
blau, Ventile zur Adaptierung der REHAU
Stellantriebe.

Verteilerabgänge:10
Baulänge gesamt:617,0000 mm
Mittenabstand V/R:210,0000 mm
Mittenabstand Wand:VL 39 MM/RL 65 MM
Tiefe gesamt:86,0000 mm
