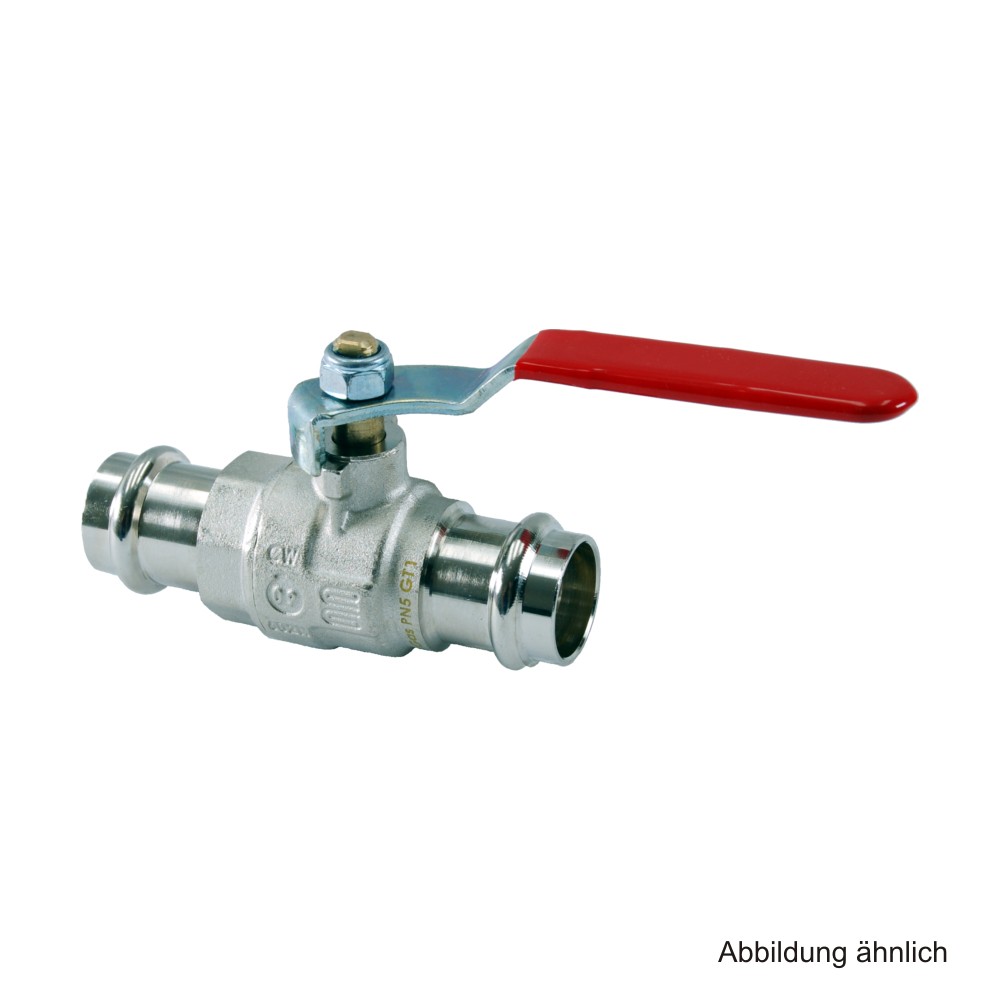

Kugelhahn mit Hebelgriff PN 10 und beidseitigem Pressanschluss 18 mm

Eigenschaften:
Standardserie, voller Durchgang.

Der Kugelhahn ist geeignet für die Verwendung mit heißem und kaltem Wasser, Druckluft, Ölen, nichtkorrosiven Flüssigkeiten und Kohlenwasserstoffen allgemein.

Perfekte Dichtigkeit bei niedrigem und hohem Druck.
Abnutzungsresistent; stabile und leistungsfähige Materialien.
Schnelles Öffnen und Schließen durch 90°-Drehung.
Direkte Sichtkontrolle der “Auf/Zu”-Position.
Der Kugelhahn hat eine von unten montierte Bedienungsspindel. Diese """"ausblassichere"""" Spindel verhindert auch eine Beschädigung des Ventilinneren nach dem Einbau.
Die Doppel-Dichtung besteht aus einer Teflon-Sicherungsscheibe, die als Hochdruckdichtung und Antifriktionsring dient.
Die Kugelhähne haben Pressverbindungen nach UNI 11065, welche mit V- sowie M-Presswerkzeuge angepresst werden können.
Betriebsdruck
Von PN 50 (1/4"""") bis PN 10 (4"""").
Siehe Druck/Temperaturdiagramm.

Temperatur-Grenzwerte:
- 20°C +150°C

Pressverbindungen nach UNI 11065, welche mit V- sowie M-Presswerkzeuge angepresst werden können.

Gewinde:
ISO 228/1 Standard.

Materialangaben:

1. Gehäuse: CW 617 N UNI EN 12165 (Messing MS58, vernickelt)
2. Anschlußstück: CW 617 N UNI EN 12165 (Messing MS58, vernickelt)
3. Kugel: CW 614 N UNI EN 12164 (Messing MS58,hart verchromt)
4. Kugeldichtung: P.T.F.E. (Reines Teflon)
5. Spindel: CW 614 N UNI EN 12164 (Messing MS58, vernickelt)
6. Spindeldichtung: P.T.F.E (Reines Teflon)
7. Spindelpackung: P.T.F.E (Reines Teflon)
8. Stopfbuchse: CW 614 N UNI EN 12164 (Messing MS58)
9. Griff: Stahl Fe P02 (Verzinkt, mit Vinyl isoliert)
Hebel und Griff: AL UNI5076 (Aluminiumgriff rot beschichtet)
10. Selbstblockierende Griffmutter: 8G-Stahl (Verzinkter Stahl)
