Eigenschaften:

REHAU Kugelhahnset G1 mit Filter

zum absperrbaren Anschluss an REHAU Heizkreisverteiler.

Werkstoff: vernickeltes Messing

bestehend aus:
Kugelhahn G1 rot mit Überwurfmutter
und Filtereinsatz incl. Dichtung
Kugelhahn G1 blau mit Überwurfmutter
incl. Dichtung
Maschenweite Filtereinsatz: 0,8 mm
Sieb kann im Betrieb der Heizanlage bei
geschlossenem Kugelhahn
gereinigt, bzw. ausgetauscht werden.
Einbaulänge max.: 90mm

Eigenschaften:
- Kein Kalibrieren und Entragten des Rohres notwendig, dadurch beschleunigt sich der Installationsprozess
- Sichtbare Kontrolle der Einstecktiefe durch Sichtfenster
- Stromunabhängige Verpressung durch die Handpresszange für Dimensionen 16 - 40 mm möglich
- Pressindikatoren in zwei Farben erleichtern die Werkzeugwahl; nur zwei Pressbacken für alle Dimensionen
- Werkzeug und Indikator passen genau zusammen, eine Fehlverpressung ist nahezu ausgeschlossen
- Drehbare Pressstelle für komfortables Verpressen an schwer erreichbaren Einbaustellen
- Bei erfolgreichem Pressvorgang löst sich der Pressindikator, eine nachträgliche Kontrolle über
unverpresste Verbindungen ist schnell und klar ersichtlich
- Schutzkappen schützen vor Verschmutzungen und Transportschäden
- Reduzierte Druckverluste durch hydraulische Optimierung von Fitting- und Rohrgeometrie

d, ø: 50 / 63 / 75 mm

Eigenschaften:
Damixa Core Stangenset

Rub-Clean Reinigungsfunktion
Eco-Save Wassersparfunktion
Einfache Funktion

Farbe "Chrom"

Eigenschaften:
Strömungsoptimiertes Pressverbindersystem aus
Edelstahl 1.4301 und Rohren aus Edelstahl 1.4520.
Pressverbinder ab d76,1 mit Edelstahlschneidring zur Sicherstellung der mechanischen
Belastbarkeit der Verbindung.
Die Presskraft liegt vor und hinter dem Dichtelementesitz an.
Geeignet für Auf- und Unterputz-​Installationen von Steigleitungen und Etagen-​Installationen.

Normen und Zulassungen:
Pressverbindersystem nach DIN EN 10088‑2 und DIN EN 10312.
Bei Einsatz in Heizungsanlagen VDI-​Richtlinie 2035 und DIN EN 12828 beachten.

Betriebsbedingungen mit EPDM-​Dichtelement:
Das Pressverbindersystem Temponox ist bei nachfolgenden Betriebsparametern einsetzbar:
Heizungsanlagen nach DIN EN 12828
Betriebstemperatur max. 105 °C / 221 °F

Pressverbinder mit SC‑Contur:
Versehentlich nicht verpresste Verbindungen werden beim Befüllen der Anlage sichtbar undicht.
Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen:
min. Wasserdruck: 0,1 MPa / 100 kPa / 1 bar / 14,5 PSI
max. Wasserdruck: 0,65 MPa / 650 kPa / 6,5 bar / 94,3 PSI
min. Luftdruck: 22 hPa / 2,2 kPa / 22 mbar / 0,3 PSI
max. Luftdruck: 0,3 MPa / 300 kPa / 3 bar / 43,5 PSI

Werkstoffe:
Verbinder: Edelstahl 1.4301
Rohre: Edelstahl 1.4520
Dichtelemente: EPDM (Ethylen-​Propylen-​Dien-​Kautschuk), schwarz, vormontiert

Kennzeichnung:
brauner Punkt auf Pressende
Symbol »Nicht für Trinkwasser-​Installationen zugelassen«,
braune Linie auf den Rohren, brauner Aufkleber abziehbar als Verpressindikator ab d76,1

Einsatzbereiche:
Geschlossene Kühl- und Heizungsanlagen
Druckluftanlagen
Solaranlagen mit Flachkollektoren
Solaranlagen mit Vakuumkollektoren (nur mit FKM-​Dicht­element)
Industrieanwendungen

NICHT FÜR TRINKWASSER GEEIGNET!

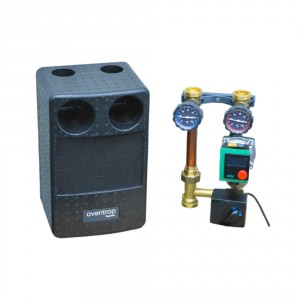

Regumat M3-180 kurze Bauform DN25, Wilo PARA 25-180/6-43/SC-6
für die Anbindung eines gemischten Heizkreises. Die Stationen
beinhalten alle Armaturen, die für die Verbindung von Wärmeerzeuger,
Pumpen und Rohrleitungen notwendig sind. Die Stationen ermöglichen
das vor- und rücklaufseitige Absperren des Heizkreises. Das
Sperrventil im Rücklaufstrang verhindert Fehlzirkulationen.
Vor- und Rücklauf können vor Ort individuell gewechselt werden.

Die Stationen bestehen aus einer Absperreinrichtung mit zwei
Kugelhähnen zum Absperren des Heizkreises, zwei Thermometern
in den Handgriffen integriert zur Anzeige der Vor- und Rücklauftemperatur,
einem Sperrventil zur Vermeidung von Fehlzirkulationen, einem Dreiwegemischer
mit Stellmotor und einer Wärmedämmung.

Nennweite: DN25
Anschl. Heizkreis: G 1 1/2 AG flachdichtend
Anschl. Wärmeerzeuger: G 1 1/2 AG flachdichtend
Pumpenbaulänge: 180 mm
Pumpentyp: Wilo PARA 25-180/6-43/SC-6
Vorlauf: Rechts
Möglichkeit Vorlaufwechsel: Ja
L.: 213 mm
B.: 248 mm
H.: 393 mm
Armaturenlänge: 339 mm
Achsabstand: 125 mm
Wärmedämmung: Ja
Universalwärmedämmung: Ja
Wandhalterung: Ja
Absperrbar: Ja
Sperrventil: Ja
Öffnungsdruck Sperrventil: 20 mbar
Dreiwegemischer/Dreiwegemischventil: Ja
Stellmotor: Ja
Temperaturregelung: elektronisch
Kvs: 5.5
Empfohlener Einsatzbereich (∆T = 20K, ∆p = 100 mbar): 40 kW
Max. Betriebstemperatur: 95 °C
Max. Betriebsdruck: 10 bar
Dichtgeprüft: Ja

Eigenschaften:
Rohrdoppelnippel - verzinkt

Verbindung:
Schraub-Gewinde beidseitig
bis Rohrdoppelnippellänge 200 mm werden die Gewinde gewalzt ab 250 mm geschnitten, die Gewindegänge sind dann nicht mehr verzinkt.

Einsatzbereich:
Rohrdoppelnippel - verzinkt sind einsetzbar für Anwendungen in der Hausinstallation, wie zum Beispiel Heizungs- und Wasserinstallation, Öl- und Gasleitungen.

Eigenschaften:
Das Mapress Kupfer Pressfitting-System besteht aus folgenden Komponenten:
Mapress Kupfer Pressfitting
Mapress Rotguss Pressfitting
DIN EN/DVGW Qualitätskupferrohr

Pressfitting und DIN EN/DVGW Qualitätskupferrohr werden mit einem geeigneten
Presswerkzeug unter Einhaltung der Einschubtiefe als Pressfitting-Verbindung miteinander verpresst.

Die Pressverbindung wird mit Pressbacken oder Pressschlingen hergestellt.

Die Rohrdimensionen d 12-35 mm werden standardmäßig mit Pressbacken verpresst.
Bei der Verwendung von Pressbacken entsteht eine sechskantförmige Presskontur.
Die Rohrdimensionen d 42–108 mm werden mit Pressschlingen und den zugehörigen Zwischenbacken verpresst.

Mapress Kupfer Pressfittings sind hergestellt aus Cu-DHP Kupfer mit der Werkstoff Nr.: CW 024A.

Das Mapress Kupfer Pressfitting-System d 12–108 mm ist durch den DVGW geprüft und zertifiziert (DW-8511AU2013).

Die Pressverbinder aus Kupfer bzw. Rotguss sind entsprechend dem DVGW-Zertifikat unverpresst undicht.

Konturringe aus Butylkautschuk CIR-schwarz für Pressfittings d 12 - 54 mm,
sowie Oval-Dichtringe aus EPDM-schwarz für Pressfittings d 76,1 – 108 mm
erfüllen sämtliche Hygieneanforderungen, wie z.B. KTW-Empfehlung BGA und DVGW W270.

Mapress Pressfittings und Dichtungen sind zugelassen für die Desinfektion
von Trinkwasser gemäß der Liste der Aufbereitungsstoffe und Desinfektionsverfahren
nach §11 der Trinkwasserverordnung 2001.

Folgende Betriebsbedingungen der Dichtringe CIIR schwarz sind zu beachten:
Minimale Betriebstemperatur: -30 °C
Maximale Betriebstemperatur: 120 °C
Material: Butylkautschuk
Farbe: schwarz

Rotguss Pressverbinder sind entsprechend dem DVGW- Zertifikat,
ebenso wie Mapress Kupfer Pressfittings, für Kupferrohre nach
DIN EN 1057 und dünnwandige Kupferrohre nach DVGW-Arbeitsblatt GW 392 zugelassen.

Mapress Kupfer und Rotguss Pressfittings sind mit einem weißen Pressindikator gekennzeichnet.

Über die Farbe des Pressindikators ist das Material
(Weiß = Werkstoffe Kupfer Messing und Rotguss), über den Verschlussstopfen der
Einsatzbereich des Fittings erkennbar:
Transparent = Standardanwendung (z.B. Trinkwasser)
Gelb = Gas (z.B. Erdgas)
Anthrazit = Sonderanwendung (z.B. Solar)
